Bir HVAC veya endüstriyel havalandırma sistemi için doğru fanı seçerken mühendislerin karşılaştığı en yaygın sorulardan biri şudur: Hangisi daha iyi; fişli fan mı yoksa santrifüj fan mı? Cevap büyük ölçüde basınç, verimlilik, alan kısıtlamaları, gürültü ve kontrol edilebilirlik gibi uygulama gereksinimlerinize bağlıdır. Bu kılavuzda, plug fanlar ile santrifüj fanlar arasındaki farkları ve performans özelliklerini ayrıntılı olarak ele alıyor ve aşağıdakiler de dahil olmak üzere kendi ürün serimizi temel alan örneklerle doğru çözümü - seçmenize yardımcı oluyoruz:ileri santrifüj fanlar, geriye eğik santrifüj fanlar veEC eksenel fanlar.
NedirFişli Fan?
A fiş fanı(bazen plenum fan olarak da adlandırılır), kaydırmalı muhafaza olmadan doğrudan klima santrali kabinine monte edilen, geriye doğru kavisli bir fan türüdür. Bir plug fan, havayı bir sarmal yoluyla boşaltmak yerine, plenum boşluğuna "takılır" ve havayı klima santrali (AHU) içine birden fazla yönde iter.
Temel Özellikler:
Geriye eğik pervane
Spiral kaydırma / kıvrım yok
Hava serbestçe plenuma boşaltılır
Kompakt kurulum ve daha kolay temizlik
Yaygın kullanım: Klima santralleri, temiz odalar, toz emme kabinleri.
NedirSantrifüj Fan?
A santrifüj fanpervaneden gelen havayı tanımlanmış bir çıkış yönüne yönlendirmek için kaydırma-şekilli bir mahfaza (sarmal) kullanır. Bu kontrollü deşarj statik basıncı artırarak santrifüj fanları kanallı sistemler için ideal hale getirir.
Santrifüj fanlar farklı versiyonlara sahiptir:

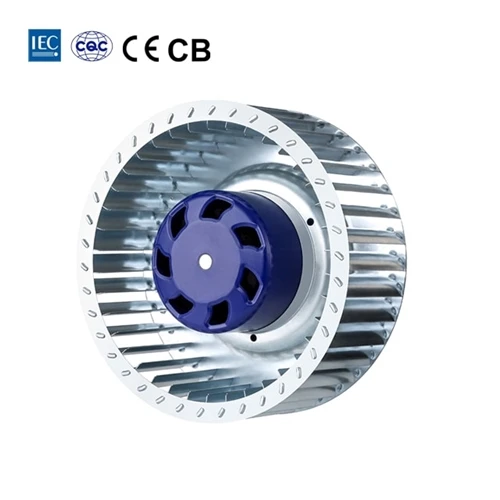

İleri santrifüj fan – düşük basınçta yüksek hacim
Geriye doğru santrifüj fan / geriye eğik santrifüj fan – yüksek basınç, yüksek verimlilik, düşük gürültü
Popüler modellerimiz arasında 355 mm geriye eğimli santrifüj fan, 400 mm EC geriye kavisli santrifüj fan ve daha düşük basınçlı sistemler için geleneksel öne eğimli santrifüj fanlar yer alır.
Plug Fan vs Santrifüj Fan: Fark Nedir?
| Parametre | Plug Fan (Plenum Fan) | Santrifüj Fan |
|---|---|---|
| Deşarj | Plenuma serbest hava (birden fazla yön mümkün) | Kaydırmalı kasa aracılığıyla tanımlanmış hava çıkış yönü |
| Statik Basınç Yeteneği | Orta | Orta ila yükseğe (uzun kanal çalışmaları için daha iyi) |
| Alan Gereksinimleri | Kompakt, AHU'nun içine montajı kolay | Muhafaza nedeniyle daha fazla alan gerektirir |
| Yeterlik | Yüksek, özellikle EC geriye doğru eğimli tasarımlarda | Yüksek (özellikle geriye eğik radyal fanlar) |
| Bakım | AHU'nun içine daha kolay erişim / temizlik | Servis için kanalın çıkarılması gerekebilir |
| Tipik Kullanım Durumu | Modüler AHU, dağıtım kutuları, filtreleme üniteleri | Endüstriyel havalandırma, kanallı HVAC, egzoz sistemleri |
Hangisi Daha İyi?
SeçmekFişli Fanlarİhtiyacınız Varsa:
- Klima santralleri içindeki esnek tahliye yönleri
- Kompakt kurulum
- Filtrelerin ve ısı eşanjörlerinin daha kolay temizlenmesi
- EC eksenel fan modülleri ve akıllı kontrollerle entegrasyon
Örneğin, bir plenum AHU'nun içine plug fan olarak 400 mm'lik bir EC geriye eğik santrifüj fanın takılması, güçlü hava akışı sağlarken aynı zamanda enerji-verimli, düşük-gürültü performansı sunar.
SeçmekSantrifüj Fanlarİhtiyacınız Varsa:
Yüksek statik basınç ve tanımlanmış hava akışı yönü
Uzun kanallar veya karmaşık hava akışı boru hatları
Endüstriyel ortamlar için sağlam dayanıklılık
Yüksek hacim için ileri santrifüj fan veya enerji tasarrufu için geri santrifüj fan gibi seçenekler
355 mm geriye doğru santrifüj fanımız ve ileri eğimli santrifüj fan serimiz, fabrika havalandırması, ticari mutfaklar ve havanın kanallar içerisinden geçmesi gereken toz toplama sistemleri için mükemmeldir.
EC Teknolojisinin Rolü
İster plug fanı ister santrifüj fanı seçin,EC motoruteknoloji verimliliği önemli ölçüde artırır. Kompakt 250 mm EC eksenel fanını - içeren EC eksenel fan serimiz - genellikle modüler plug fan düzeneklerine entegre edilir. Bu arada, EC geriye eğik santrifüj fanlar (400 mm EC geriye eğik santrifüj fanımız gibi) kanallı sistemlerde akıllı hava akışı yönetimi sağlar.
EC versiyonlarının avantajları:
- %30–50 enerji tasarrufu
- Dahili-0-10V/PWM hız kontrolü
- Düşük gürültü
- IoT/BMS entegrasyonuna hazır
Uygulama Karşılaştırması
| Başvuru | Önerilen Fan Tipi |
|---|---|
| Klima Santralleri (kompakt AHU'lar) | Plug fan (EC geriye eğik) |
| Endüstriyel kanal egzozu | Geriye doğru santrifüj fan |
| Binalarda uzun kanallı HVAC | İleri veya geri santrifüj fan |
| Modüler HVAC üniteleri veya çatılar | EC plug fan + EC aksiyal fan kombinasyonu |
| Ticari mutfak egzozu | Geriye eğik santrifüj fan |
| Hava temizleme ekipmanları | Plug fan / geriye doğru santrifüj fan |
Çözüm
Hem plug fanlar hem de santrifüj fanlar mükemmel çözümlerdir - daha iyi seçim kurulum yöntemine, basınç gereksinimine ve hava akış yoluna bağlıdır.
Plenum-tipi AHU'lar, değişken hava akışı ve kompakt tasarım için - geriye doğru kavisli pervaneli, ideal olarak EC versiyonu olan bir plug fan seçin.
Kanallı sistemler, endüstriyel havalandırma ve basınç gerektiren-ortamlar için standart bir santrifüj fan (ileriye veya geriye doğru kavisli) daha iyi performans sağlayacaktır.
Yüksek-verimli plug fanlar, geriye eğimli santrifüj fanlar, ileri santrifüj fanlar veya EC eksenel fanlar mı arıyorsunuz?
250 mm EC eksenel fan, 355 mm geriye doğru santrifüj fan ve 400 mm EC geriye eğik santrifüj fan dahil olmak üzere tüm ürün yelpazemizi keşfedin veya özelleştirilmiş çözümler ve seçim desteği için bizimle iletişime geçin.
